Lasin käyttäytyminen poltossa
Lasimassan hallinta – volume control
Lasimassan hallinnalla tarkoitetaan lasin käyttäytymisen ennakointia ja huomioon ottamista: kuinka kuuma ja pehmeä lasi – ja erityisesti eri värit – liikkuvat ja muovautuvat sulatuksen aikana.
Värien viskositeetti vaihtelee, myös sulatuslasien kohdalla. Kun eri väriset lasit kuumennetaan samaan lämpötilaan, ne voivat sulaa eri tavoin: jotkut voimakkaammin, toiset vähemmän. Tietyt valkoiset lasit ovat kovia, kun taas monet tummat värit, erityisesti musta, ovat pehmeitä. Esimerkiksi, jos kirkkaan lasin päälle asetetaan valkoisia ja mustia lasinmuruja, on todennäköistä, että valkoiset jäävät koholle ja mustat sulautuvat pohjalasiin.
Kuuden millin sääntö
Kuuma, muovautuva lasimassa pyrkii muotoon ja paksuuteen, jossa viskositeetti ja pintajännitys ovat tasapainossa. Tämä tasapaino löytyy yleensä noin 6 mm:n paksuudessa. Jos lämpötila on sopiva ja aikaa on riittävästi, ohuempi lasi kuroutuu kohti kuuden millimetrin paksuutta, kun taas paksumpi lasi leviää, ellei sitä rajoiteta esimerkiksi muotin avulla.

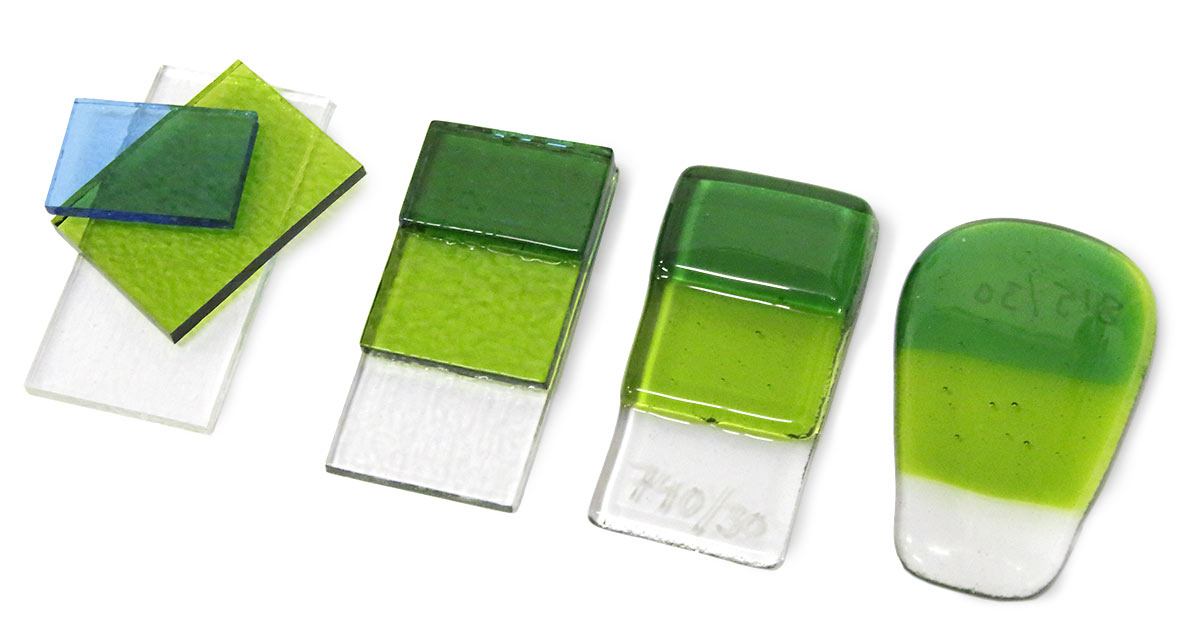

Koepaloissa on kolme eripituista, kolmen millimetrin paksuista tasolasin palaa päällekkäin. Koepalan toisessa päässä lasia on yksi kerros (3 mm), ja toisessa kolme kerrosta (9 mm). Koepalat on poltettu eri lämpötiloissa seuraavasti:
1. Lähtötilanne: Kirkas, vihreä ja sininen BE-lasi ennen polttoa.
2. poltto 700 °C / 30 min pito:
- Palat ovat tarttuneet yhteen, mutta yleismuoto on säilynyt.
- Lasipalojen alkuperäinen tekstuuri on vielä näkyvissä.
- Palojen kulmat ovat hieman pyöristyneet.
3. poltto 740 °C / 30 min pito:
- Palat ovat sulautuneet tiiviimmin yhteen.
- Yleismuoto on säilynyt, kulmat ovat entistä pyöreämmät.
- Kolmen millimetrin paksuisessa päässä alkaa näkyä kuroutumista.
4. poltto 815 °C / 30 min pito
- Palat ovat täysin sulautuneet yhteen.
- Koepalan korkeampi pääty on mataloitunut ja levinnyt.
- Kolmen millimetrin paksuinen pääty on kuroutunut korkeammaksi.
- Lopullinen paksuus on kauttaaltaan noin 6 mm.
Värireaktiot
Sula lasi reagoi herkästi eri aineiden kanssa. Reaktioon vaikuttavat mm. lasin koostumus, lämpötila sekä olosuhteiden hapettavuus tai pelkistävyys. Reaktiot aiheuttavat värimuutoksia, joita hyödynnetään erivärisisten lasien valmistuksessa.
Myös lasin pintavärjäys perustuu kemiallisiin reaktioihin.

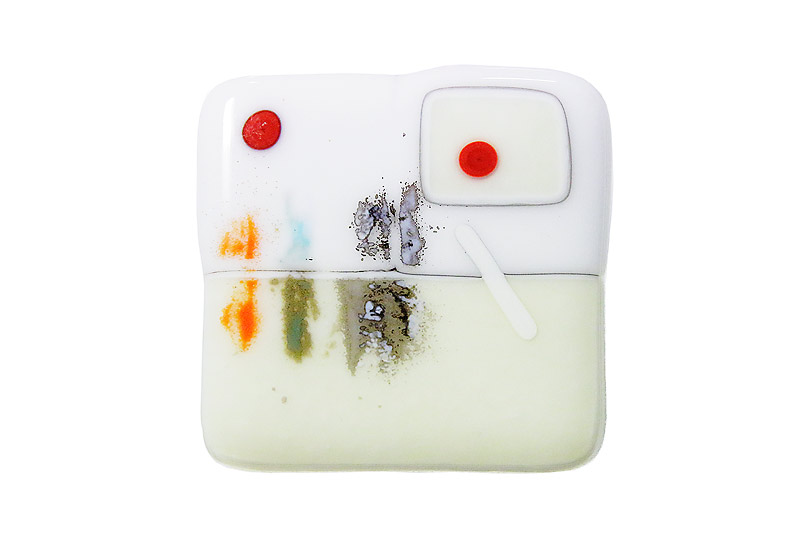

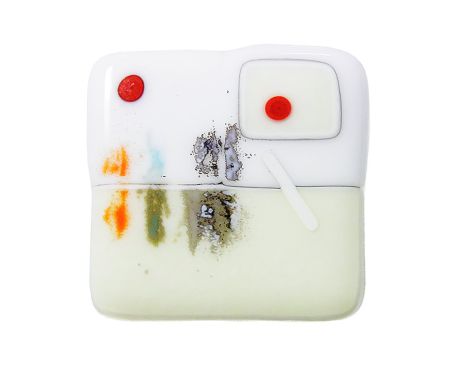

Reaktioita voi tapahtua myös valmiita laseja sulatettaessa. Seleeniä, kadmiumia ja rikkiä sisältävät lasit – esimerkiksi monet punaiset ja keltaiset – reagoivat herkästi kuparia, lyijyä tai hopeaa sisältävien lasien kanssa, joita ovat tyypillisesti siniset ja vihreät lasit. Keskenään reagoivien lasien rajapintaan syntyvä reaktioväri on yleensä tummanruskea . Nykyään valmistetaan tarkoituksella sulatuslaseja, joissa nämä reaktiot ovat erityisen voimakkaita.

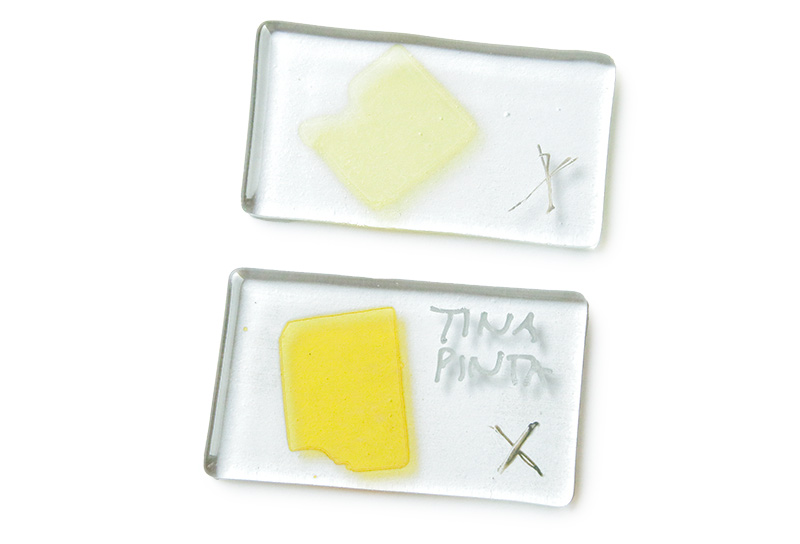

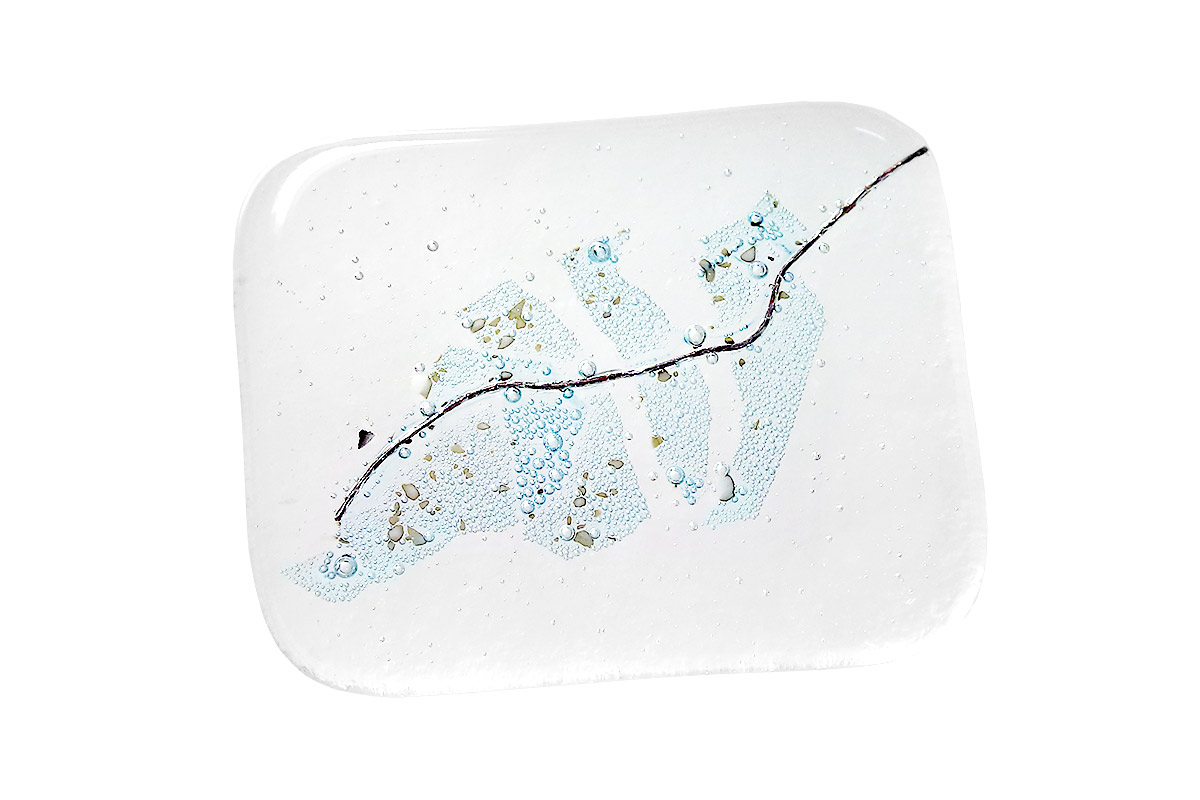

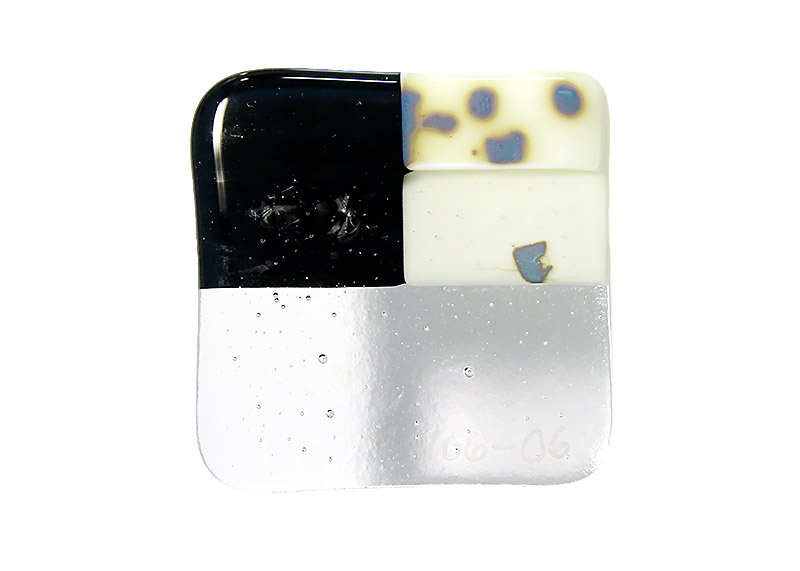

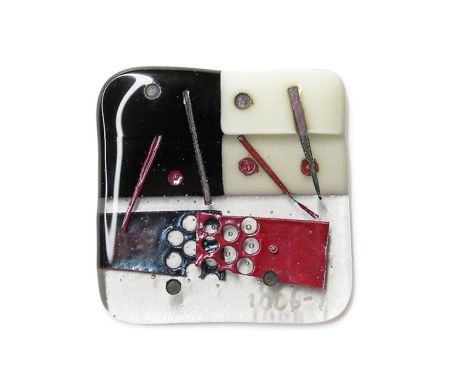

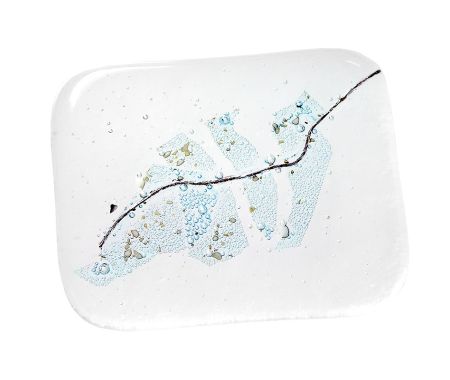

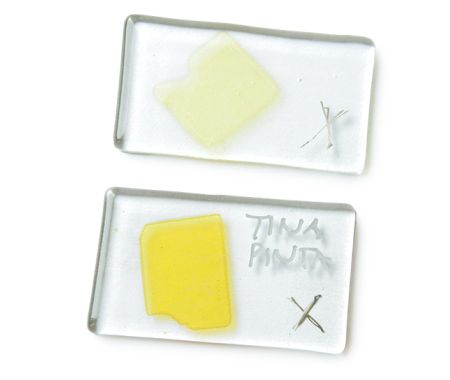

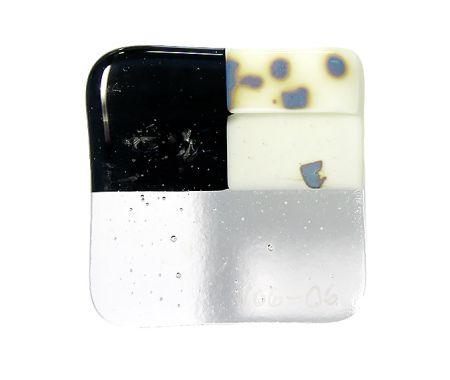

Lasi voi reagoida myös muiden aineiden, erityisesti metallien, kanssa.
